一、半導體二極管

　　定義：獎PN結用外殼封裝起來，并加上電機引線就構成了半導體二極管。

　　常見的二極管類型如圖(1)

　　圖(1)

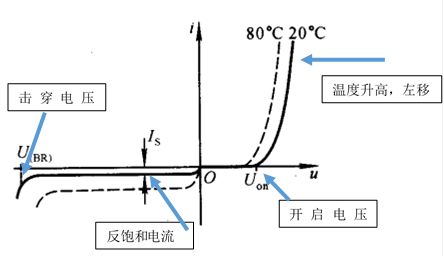

　　普通二極管，主要是利用它正向?qū)ǎ聪蚪刂沟奶匦?單向?qū)щ娦?。伏安特性曲線見圖(2)

　　圖(2)

　　對應的公式：

　　穩壓二極管，利用了二極管在反向擊穿的情況下，電流在一定變化范圍內，電壓基本不變的特性。見圖(3)

　　圖(3)

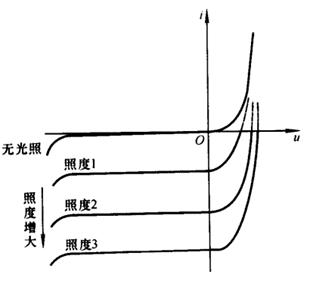

　　光電二極管，利用在反向電壓一定時，反向電流隨照度的增大而增大。這種特性廣泛用于遙控、報警及光電傳感器。伏安特性曲線見圖(4)

       圖(4)

　　變?nèi)荻O管：利用PN結勢壘電容制成。用于電子調幅、調頻、調相、濾波電路中。

　　隧道二極管：利用高摻雜的PN結隧道效應制成。用于振蕩、過載保護、脈沖電路中。

　　肖特基二級管：利用金屬和半導體之間的接觸勢壘制成。因正向?qū)妷盒　⒔Y(jié)電容小用于微波混頻、檢測、集成數字化電路。

　　————————————————
